Apa Jenis Sensor yang Umum?

Sensor adalah komponen yang menggunakan teknologi tinggi baru untuk mengukur efek fisik dan kimia. Ini sering digunakan untuk mendeteksi dan merespons sinyal elektronik atau optik, jadi ada banyak variasinya. Berikut rincian pengenalan jenis-jenis sensor:

1. Sensor resistif

• Sensor resistif adalah perangkat yang mengubah besaran fisika yang diukur, seperti perpindahan, deformasi, gaya, percepatan, kelembapan, suhu, dll., menjadi nilai resistansi. Terutama ada perangkat penginderaan resistif seperti tipe regangan resistansi, tipe piezoresistif, tahan termal, peka panas, peka gas, dan peka kelembaban.

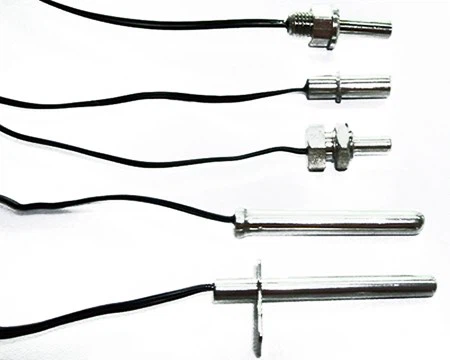

2. Sensor suhu

• Sensor suhu terutama didasarkan pada prinsip bahwa nilai resistansi dari resistansi dan potensi termokopel berubah secara teratur dengan suhu yang berbeda, dan kita dapat memperoleh nilai suhu yang perlu diukur. Sensor suhu tidak hanya beragam, tetapi juga berbagai kombinasi. Produk yang sesuai harus dipilih berdasarkan tempat yang berbeda.

3. Sensor tekanan

• Sensor tekanan merupakan sensor yang paling umum digunakan dalam praktek industri. Ini banyak digunakan di berbagai lingkungan kontrol otomatis industri, yang melibatkan pemeliharaan air dan pembangkit listrik tenaga air, transportasi kereta api, bangunan cerdas, kontrol otomatis produksi, dirgantara, industri militer, petrokimia, sumur minyak, tenaga listrik, kapal, peralatan mesin, saluran pipa, dan banyak lainnya industri.

4. Sensor daya konversi frekuensi

• Sensor daya konversi frekuensi melakukan pengambilan sampel AC pada sinyal masukan tegangan dan arus, kemudian menghubungkan nilai sampel ke instrumen sekunder dengan masukan digital melalui sistem transmisi seperti kabel dan serat optik, dan instrumen sekunder dengan masukan digital melakukan penghitungan pada nilai sampel tegangan dan arus, Anda bisa mendapatkan nilai RMS tegangan, nilai RMS arus, tegangan fundamental, arus fundamental, tegangan harmonik, arus harmonik, daya aktif, daya fundamental, daya harmonik, dan parameter lainnya.

5. Sensor regangan resistif

• Pengukur regangan resistansi pada sensor memiliki efek regangan logam, yaitu deformasi mekanis terjadi di bawah pengaruh gaya eksternal, sehingga nilai resistansi berubah. Ada dua jenis pengukur regangan resistansi: logam dan semikonduktor. Pengukur regangan logam dapat dibagi menjadi tipe kawat, tipe foil dan tipe film. Pengukur regangan semikonduktor memiliki keunggulan sensitivitas tinggi (biasanya puluhan kali lipat jenis kawat dan foil) dan efek lateral yang kecil.

6. Sensor ketahanan termal

• Pengukuran suhu resistansi termal didasarkan pada karakteristik bahwa nilai resistansi konduktor logam meningkat seiring dengan meningkatnya suhu untuk mengukur suhu. Sebagian besar ketahanan termal terbuat dari bahan logam murni, dan platinum serta tembaga adalah yang paling banyak digunakan saat ini. Selain itu, bahan seperti nikel, mangan, dan rhodium telah digunakan untuk memproduksi ketahanan termal. Ini terutama menggunakan karakteristik bahwa nilai resistansi berubah seiring suhu untuk mengukur suhu dan parameter terkait suhu. Sensor ini lebih cocok untuk situasi dimana akurasi pendeteksian suhu relatif tinggi.





7. Sensor laser

• Sensor yang melakukan pengukuran menggunakan teknologi laser. Ini terdiri dari laser, detektor laser, dan sirkuit pengukuran. Sensor laser adalah alat ukur jenis baru. Keunggulannya adalah dapat mewujudkan pengukuran jarak jauh non-kontak, kecepatan cepat, presisi tinggi, rentang pengukuran besar, dan kemampuan kuat untuk menahan gangguan cahaya dan listrik. Saat sensor laser bekerja, dioda pemancar laser diarahkan ke target untuk memancarkan pulsa laser. Setelah dipantulkan oleh target, sinar laser tersebar ke segala arah, dan sebagian cahaya yang tersebar kembali ke penerima sensor. Setelah diterima oleh sistem optik, dicitrakan pada fotodioda longsoran.

8. Sensor aula

• Sensor Hall merupakan sensor medan magnet yang dibuat berdasarkan efek Hall, yang banyak digunakan dalam teknologi otomasi industri, teknologi deteksi, dan pemrosesan informasi. Efek Hall adalah metode dasar untuk mempelajari sifat-sifat bahan semikonduktor. Koefisien Hall yang diukur dengan eksperimen efek Hall dapat menentukan parameter penting seperti jenis konduktivitas, konsentrasi pembawa, dan mobilitas pembawa bahan semikonduktor.

9. Sensor suhu nirkabel

• Sensor suhu nirkabel mengubah parameter suhu objek kontrol menjadi sinyal listrik dan mengirimkan sinyal nirkabel ke terminal penerima untuk mendeteksi, menyesuaikan, dan mengontrol sistem. Ini dapat langsung dipasang di kotak persimpangan ketahanan termal industri umum dan termokopel dan membentuk struktur terintegrasi dengan elemen penginderaan medan. Biasanya digunakan bersama dengan relai nirkabel, terminal penerima, port serial komunikasi, komputer elektronik, dll. Hal ini tidak hanya menghemat kabel dan kabel kompensasi tetapi juga mengurangi distorsi dan interferensi transmisi sinyal, sehingga memperoleh hasil pengukuran presisi tinggi.

10. Sensor pintar

• Fungsi sensor pintar diusulkan dengan mensimulasikan tindakan terkoordinasi dari indera dan otak manusia, dikombinasikan dengan penelitian jangka panjang dan pengalaman praktis dalam pengujian teknologi. Ini adalah unit cerdas yang relatif independen. Penampilannya telah meringankan persyaratan keras dari kinerja perangkat keras asli, dan kinerja sensor dapat ditingkatkan secara signifikan dengan bantuan perangkat lunak.

11. Sensor penglihatan

• Sensor visual mengacu pada kemampuan menangkap ribuan piksel cahaya dari keseluruhan gambar. Kejelasan dan kehalusan suatu gambar sering kali diukur dengan resolusi, yang dinyatakan dalam jumlah piksel. Sensor penglihatan memiliki ribuan piksel yang menangkap cahaya dari keseluruhan gambar. Ketajaman dan detail suatu gambar biasanya diukur dengan resolusi yang dinyatakan dalam jumlah piksel.

12. Sensor perpindahan

• Sensor perpindahan disebut juga sensor linier, sensor yang mengubah perpindahan menjadi listrik. Sensor perpindahan adalah perangkat linier milik induksi logam. Fungsi sensor adalah mengubah berbagai besaran fisika terukur menjadi listrik. Ini dibagi menjadi sensor perpindahan induktif, sensor perpindahan kapasitif, sensor perpindahan fotolistrik, sensor perpindahan ultrasonik, sensor perpindahan tipe Hall Hall.

13. Sensor kisi

• Kisi metrologi biasanya digunakan dalam sistem deteksi digital untuk mendeteksi perpindahan linier dan perpindahan sudut dengan presisi tinggi. Ini adalah alat pendeteksi yang banyak digunakan pada peralatan mesin CNC. Resolusi spasial sensor kisi umumnya dapat mencapai sekitar 1 μm, panjang satu kisi dapat mencapai lebih dari 600 mm, kisi utama dapat disambung, dan rentang pengukuran dapat mencapai lebih dari beberapa meter.

14. Sensor vakum

• Sensor vakum diproduksi oleh teknologi pemesinan mikro silikon canggih. Ini adalah pemancar tekanan absolut yang terbuat dari elemen piezoresistif silikon terintegrasi sebagai elemen inti sensor. Karena penggunaan ikatan langsung silikon-silikon atau elektrostatik kaca silikon-Pyrex, rongga tekanan referensi vakum yang dibentuk oleh ikatan, dan serangkaian teknologi pengemasan bebas stres dan teknologi kompensasi suhu presisi memiliki keunggulan luar biasa berupa stabilitas yang sangat baik dan presisi tinggi serta cocok untuk pengukuran dan kontrol tekanan absolut dalam berbagai situasi.

15. Sensor jarak ultrasonik

• Sensor pengukur jarak ultrasonik mengadopsi prinsip jangkauan gema ultrasonik dan menggunakan teknologi pengukuran perbedaan waktu yang akurat untuk mendeteksi jarak antara sensor dan target. Ini mengadopsi sudut kecil, sensor ultrasonik area buta kecil, yang memiliki keunggulan pengukuran akurat, non-kontak, tahan air, anti korosi, dan biaya rendah. Keunggulan lainnya, dapat diterapkan pada deteksi level cairan dan level material. Metode deteksi level cairan dan level material yang unik dapat memastikan keluaran yang stabil ketika ada busa atau guncangan besar pada permukaan cairan dan sulit untuk mendeteksi gema.

16. Memuat sel

• Load cell adalah perangkat konversi gaya menjadi listrik yang dapat mengubah gravitasi menjadi sinyal listrik dan merupakan komponen kunci dari instrumen penimbangan elektronik. Ada banyak jenis sensor yang dapat mewujudkan konversi gaya menjadi listrik, dan yang umum adalah tipe regangan resistansi, tipe gaya elektromagnetik, dan tipe kapasitif. Jenis gaya elektromagnetik terutama digunakan untuk timbangan elektronik, jenis kapasitif digunakan untuk beberapa timbangan derek elektronik, dan sebagian besar instrumen penimbangan menggunakan sel beban tipe regangan resistansi. Sel beban tipe regangan resistansi memiliki struktur sederhana, akurasi tinggi, dan penerapan luas, serta dapat digunakan di lingkungan yang relatif buruk.





17. Sensor level kapasitif

• Sensor level kapasitif terdiri dari sensor kapasitif dan rangkaian modul elektronik. Ini didasarkan pada keluaran arus konstan dua kabel 4~20mA. Setelah konversi, dapat dihasilkan dalam mode tiga kabel atau empat kabel. Sinyal keluaran dibentuk sebagai 1~5V, 0~5V, 0~10mA, dan sinyal standar lainnya. Sensor kapasitif terdiri dari elektroda terisolasi dan wadah logam berbentuk silinder yang berisi media pengukur. Ketika permukaan material naik, karena konstanta dielektrik bahan non-konduktif jauh lebih kecil dibandingkan konstanta dielektrik udara, kapasitansi berubah seiring dengan ketinggian material.

18. Sensor keasaman elektroda antimon

• Sensor keasaman elektroda antimon adalah instrumen analisis online industri yang mengintegrasikan deteksi pH, pembersihan otomatis, dan konversi sinyal listrik. Ini adalah sistem pengukuran nilai pH yang terdiri dari elektroda antimon dan elektroda referensi. Dalam larutan asam yang akan diuji, karena lapisan antimon trioksida oksida terbentuk pada permukaan elektroda antimon, maka akan terbentuk beda potensial antara permukaan antimon logam dan antimon trioksida. Besarnya beda potensial ini bergantung pada konsentrasi ketiga oksida antimon yangsesuai dengan kesesuaian ion hidrogen dalam larutan asam yang akan diukur.

19. Sensor piezoresistif

• Sensor piezoresistif adalah suatu alat yang dibuat dengan cara menyebarkan hambatan pada substrat bahan semikonduktor sesuai dengan efek piezoresistif dari bahan semikonduktor tersebut. Substrat dapat langsung digunakan sebagai elemen sensor pengukur, dan resistansi difusi dihubungkan ke substrat untuk membentuk jembatan. Ketika substrat berubah bentuk karena gaya eksternal, nilai resistansi akan berubah, dan jembatan akan menghasilkan keluaran yang tidak seimbang. Bahan substrat (atau diafragma) yang digunakan sebagai sensor piezoresistif sebagian besar adalah wafer silikon dan wafer germanium. Sensor piezoresistif silikon yang terbuat dari wafer silikon sebagai bahan sensitif semakin menarik perhatian, terutama untuk mengukur tekanan. Sensor piezoresistif solid-state untuk kecepatan dan kecepatan adalah yang paling umum digunakan.

20. Sensor fotosensitif

• Sensor fotosensitif adalah salah satu sensor yang paling umum. Ia memiliki variasi yang luas, terutama termasuk: fotosel, tabung pengganda foto, fotoresistor, fototransistor, sel surya, sensor inframerah, sensor ultraviolet, sensor fotolistrik serat optik, sensor warna, sensor gambar CCD dan CMOS, dll. Panjang gelombang sensitifnya berada di sekitar panjang gelombang cahaya tampak, termasuk panjang gelombang inframerah dan ultraviolet. Sensor cahaya tidak hanya sebatas pendeteksi cahaya, tetapi juga dapat digunakan sebagai elemen pendeteksi untuk membentuk sensor lain untuk mendeteksi banyak besaran non-listrik, asalkan besaran non-listrik tersebut diubah menjadi perubahan sinyal optik. Sensor optik saat ini merupakan salah satu sensor dengan output terbesar dan aplikasi terluas, serta menempati posisi yang sangat penting dalam pengenalan kontrol otomatis dan teknologi pengukuran non-listrik.

21. Sensor inframerah

• The infrared sensor is a sensor that uses the principle of a thermocouple to detect infrared radiation from the physical effect of the interaction between infrared radiation and matter. In most cases, it uses the electrical effect of this interaction. Measure the difference between the target object and the sensor or the object and the ambient temperature. The principle of the thermocouple is that two different metals A and B form a closed loop. When the temperature of the two contact ends is different (T>Ke), termoelektrik dihasilkan dalam loop. Potensial Eab, dimana T disebut ujung panas, ujung kerja, atau ujung ukur, dan To disebut ujung dingin, ujung bebas, atau ujung acuan. A dan B disebut termos. Besar kecilnya potensial termoelektrik ditentukan oleh potensial kontak (disebut juga potensial pasta Burr) dan potensial perbedaan suhu (disebut juga potensial Thomson).





22. Sensor konduktivitas

• Ini adalah instrumen proses (sensor terintegrasi) yang secara tidak langsung mengukur konsentrasi ion dengan mengukur nilai konduktivitas larutan, dan secara terus menerus dapat mendeteksi konduktivitas larutan berair dalam proses industri secara online. Karena larutan elektrolit merupakan penghantar listrik yang baik seperti penghantar logam, maka harus ada hambatan ketika arus mengalir melalui larutan elektrolit, dan hal ini sesuai dengan hukum Ohm. Namun, karakteristik temperatur resistansi cairan berlawanan dengan konduktor logam dan memiliki karakteristik temperatur negatif. Untuk membedakannya dari konduktor logam, konduktivitas larutan elektrolit dinyatakan dengan konduktansi (kebalikan dari resistansi) atau konduktivitas (kebalikan dari resistivitas). Ketika dua elektroda yang diisolasi satu sama lain membentuk sel konduktivitas, jika larutan yang akan diuji ditempatkan di tengah, dan arus bolak-balik tegangan konstan dialirkan, maka loop arus akan terbentuk. Jika tegangan dan ukuran elektroda tetap, terdapat hubungan fungsional tertentu antara arus loop dan konduktivitas.
