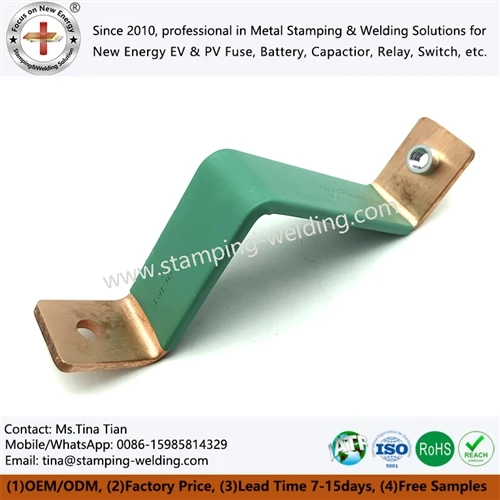

Konektor Ekspansi Tembaga Fleksibel Arus Tinggi-untuk Elektroliser dan Peleburan Berat

Busbar elektroliser 5000A+ tidak dapat diperlakukan sebagai konduktor tembaga kaku ketika siklus termal berulang mengubah jarak antara terminal tetap. Sambungan ekspansi tembaga fleksibel yang dibuat dari foil tembaga tipis menyerap gerakan aksial sekaligus mempertahankan jalur arus resistansi rendah;- pengelasan difusi molekuler dapat menggabungkan foil tembaga 0,1 mm tanpa mematri fluks atau solder. Untuk elektroliser-berarus tinggi dan peralatan peleburan berat, target desainnya bukan hanya pada fleksibilitas, namun resistansi terkendali, kepadatan arus, kenaikan suhu, pergerakan mekanis, dan integritas sambungan.





























































Hilangnya listrik akibat sambungan-berarus tinggi adalah sebagai berikut:

P = I²R

Pada 5000 A, bahkan resistansi sebesar 20 μΩ menghasilkan sekitar 500 W panas pada sambungan. Hal ini menjadikan penurunan tegangan level milivolt-dan resistansi level mikro-ohm-sebagai variabel desain yang relevan dibandingkan item inspeksi sekunder.



Jalur Arus 5000A+ dan Konduktivitas Tembaga 100% IACS

Untuk sistem elektroliser DC arus tinggi, tembaga umumnya dipilih karena tembaga listrik dengan kemurnian tinggi memberikan konduktivitas yang sangat tinggi dan mendukung jalur arus kompak.



Parameter	Pertimbangan teknik yang khas
Peringkat saat ini	5000 A+ berkelanjutan atau-khusus aplikasi
Bahan tembaga	C1100 / tembaga dengan konduktivitas{1}}tinggi
Daya konduksi	Hingga sekitar 100% IACS untuk material C1100 yang sesuai
Ketebalan kertas timah	0,1 mm per lapisan foil
Struktur sendi	Beberapa foil tembaga paralel
Fungsi utama	Kompensasi ekspansi termal dan transfer arus
Kerugian listrik	Ditentukan oleh hambatan, bidang kontak, dan distribusi arus
Inspeksi	Pemeriksaan dimensi, hambatan listrik, dan integritas las



Struktur foil multi-lapisan mendistribusikan tekanan mekanis ke berbagai lapisan tembaga tipis. Alih-alih memaksa batang tembaga yang kaku untuk menyerap perpindahan panas, masing-masing foil melentur secara independen.



Hal ini sangat relevan dengan tumpukan elektroliser, sambungan penyearah, sistem bus DC, dan peralatan tungku arus{0}}tinggi yang suhu konduktornya dapat berubah secara signifikan antara permulaan, pengoperasian stabil, dan penghentian.



Foil Tembaga 0,1mm dan Pengelasan Difusi Molekul Tanpa Fluks

Shunt Tembaga Difusi Difusi menggunakan tumpukan foil tembaga yang disatukan melalui tekanan terkontrol dan energi panas. Tujuannya adalah untuk menciptakan ikatan metalurgi di seluruh antarmuka foil daripada mengandalkan solder atau paduan mematri yang terpisah.



Untuk foil tembaga 0,1 mm, pengendalian proses menjadi penting karena foil tersebut cukup tipis untuk kondisi permukaan, kerataan, distribusi tekanan, dan oksidasi untuk mempengaruhi antarmuka terikat.



Proses pengelasan-difusi terkontrol biasanya mempertimbangkan:

Kemurnian tembaga dan konduktivitas listrik
Ketebalan foil dan jumlah lapisan
Kebersihan permukaan sebelum disambung
Tekanan kontak di seluruh area ikatan lengkap
Suhu pengelasan dan waktu tinggal
Deformasi lokal pada tumpukan foil
Pembentukan oksida selama pemanasan
Kontinuitas-area terikat
Hambatan listrik setelah pengelasan
Kekuatan mekanik dan perilaku kelelahan



Sambungan yang dihasilkan tidak mengandung lapisan solder konvensional yang dapat menimbulkan antarmuka listrik atau termal tambahan.



Untuk aplikasi{0}}arus tinggi, tujuannya adalah sambungan metalurgi yang luas dengan transfer arus yang konsisten di seluruh area tumpang tindih yang dirancang.

















































































IEC 60269 dan IATF 16949-Kontrol Proses Berbasis untuk Sambungan Arus Tinggi



Rute produksi harus memisahkan pengendalian material, pembentukan, penyambungan, dan inspeksi akhir. Bagi pembeli industri, bukti mutu yang relevan harus dikaitkan dengan persyaratan penerapan dan gambar aktual, bukan dengan sertifikat bahan generik.



Kontrol yang umum meliputi:

Verifikasi bahan - tingkat tembaga, ketebalan dan konduktivitas.
Persiapan foil - akurasi dimensi, kondisi permukaan dan kebersihan.
Kontrol penumpukan - jumlah foil, orientasi, dan tumpang tindih yang dirancang.
Pengelasan difusi - kontrol tekanan, suhu dan siklus.
Membentuk - panjang pemuaian akhir, lebar, posisi lubang dan geometri terminal.
Inspeksi listrik - hambatan atau tegangan-pengukuran penurunan.
Inspeksi mekanis - integritas las dan verifikasi dimensi.
QA akhir - Inspeksi CMM, inspeksi visual, dan dokumentasi-PPAP khusus pelanggan.



Untuk sistem kualitas-yang diturunkan dari otomotif, disiplin proses IATF 16949 dan dokumentasi PPAP Level 3 dapat diterapkan bila ditentukan oleh pelanggan. Untuk proyek elektroliser industri, rencana inspeksi harus selaras dengan gambar yang disetujui, spesifikasi teknis, dan standar kelistrikan yang berlaku.



Minta Evaluasi & Penawaran DFM Gratis





Batangan tembaga kaku mempunyai koefisien muai panas tertentu. Ketika dua titik pemasangannya dibatasi secara mekanis, perubahan suhu menciptakan perpindahan dan tekanan daripada pergerakan bebas.



Untuk konduktor dengan panjang L, perkiraan muai panasnya adalah:

ΔL = × L × ΔT

Di mana:



ΔL=perpindahan termal
= koefisien muai panas
L=panjang konduktor asli
ΔT=perubahan suhu



Untuk tembaga, koefisiennya kira-kira 16–17 × 10⁻⁶/K bergantung pada bahan dan kisaran suhu.

Misalnya, konduktor tembaga 500 mm yang mengalami kenaikan suhu 100 K dapat mengalami kira-kira:

ΔL ≈ 0,82mm

Sambungan yang kaku harus mengakomodasi pergerakan ini melalui struktur sekitarnya, lubang pemasangan, deformasi terminal, atau tegangan konduktor. Sambungan ekspansi tembaga fleksibel menggabungkan kepatuhan mekanis langsung ke sambungan listrik.



16–17 × 10⁻⁶/K Ekspansi Tembaga dan Kompensasi Siklus - Termal

Bagian fleksibel biasanya dirancang sebagai tumpukan foil tembaga tipis, bukan pelat tembaga tebal tunggal.



Konstruksi	Perilaku mekanis	Jalur listrik	Pertimbangan aplikasi yang umum
Batangan tembaga C1100 yang kaku	Fleksibilitas rendah	Konduktor langsung	Memperbaiki geometri
Tumpukan foil tembaga yang dilaminasi	Fleksibilitas aksial yang tinggi	Jalur foil paralel	Gerakan termal
Konektor tembaga dikepang	Fleksibilitas tinggi	Banyak helai	Gerakan dinamis
Difusi-shunt tembaga yang dilas	Bagian foil fleksibel dengan terminal terikat	Sambungan metalurgi-area luas	Sistem DC-saat ini yang tinggi



Tumpukan foil memungkinkan gerakan lentur dan aksial tanpa memerlukan seluruh struktur terminal mengalami deformasi.

Untuk busbar elektroliser, sambungan ekspansi harus ditentukan lebih dari nilai arus nominalnya. Gambar teknik harus menjelaskan:

Arus terus menerus
Arus puncak
Suhu lingkungan
Suhu konduktor
Siklus termal yang diharapkan
Gerakan maksimal
Radius tikungan minimum
Terminal-geometri lubang
Arah pemasangan
Amplop instalasi yang tersedia
Diperlukan hambatan listrik atau penurunan tegangan

5000A+ Kepadatan Arus dan Pembuangan Panas

Pada 5000 A, distribusi arus pada konektor fleksibel bergantung pada penampang konduktif-efektif dan geometri antarmuka.

Peningkatan jumlah lapisan foil tembaga meningkatkan area konduktif yang tersedia. Namun, menambahkan foil saja tidak menjamin distribusi arus yang seragam.

Transisi terminal sangatlah penting. Jika arus memasuki tumpukan foil melalui area sempit, kerapatan arus lokal dapat meningkat di dekat wilayah transisi.

Oleh karena itu, lebar terminal, tumpang tindih foil, area las, dan geometri lubang{0}}pemasangan harus dievaluasi bersama-sama.



Tinjauan desain praktis harus memeriksa:

Arus → terminal → zona terikat → tumpukan foil → zona terikat → terminal

daripada mengevaluasi bagian foil secara terpisah.



Resistensi 20μΩ dan Kerugian I²R pada 5000A

Pengaruh resistensi sambungan menjadi signifikan pada arus tinggi.



Resistensi bersama	Penurunan tegangan pada 5000A	Kehilangan daya pada 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Nilai-nilai ini menunjukkan mengapa resistansi kontak dan resistansi las harus dimasukkan dalam rencana verifikasi desain.



Pengurangan dari 20 μΩ menjadi 10 μΩ tidak hanya mengurangi penurunan tegangan terukur sebesar 50 mV. Pada 5000 A, ini juga mengurangi kerugian resistif teoretis sekitar 250 W pada sambungan tersebut.



Kinerja lapangan sebenarnya juga bergantung pada suhu konduktor, tekanan kontak, kondisi permukaan, bentuk gelombang arus, dan geometri instalasi.



Unduh Spesifikasi Desain Busbar







Rakitan foil tembaga tipis memerlukan kontrol dimensi yang berbeda dari batangan tembaga mesin konvensional.



Dimensi kritis tidak terbatas pada panjang dan lebar keseluruhan. Untuk konektor ekspansi, ketebalan foil, tinggi tumpukan, kerataan terminal, posisi lubang, lebar las, dan geometri panjang-bebas semuanya memengaruhi pemasangan dan kinerja kelistrikan.



±0,01mm Inspeksi CMM untuk Terminal Tembaga

Untuk komponen terminal presisi, dimensi yang dipilih dapat dikontrol hingga ±0,01 mm jika diwajibkan oleh gambar dan kemampuan produksi yang disetujui.

Inspeksi CMM dapat memverifikasi:

Pemasangan-posisi lubang
Lebar terminal
Panjang keseluruhan
Paralelisme
Kebosanan
Jarak-ke-tepi
Geometri terminal yang dilas
Profil yang terbentuk



Strategi inspeksi harus membedakan antara dimensi yang mempengaruhi instalasi listrik dan dimensi yang mempengaruhi jarak mekanis.



Misalnya, toleransi posisi-lubang pemasangan dapat secara langsung memengaruhi penyelarasan rakitan, sedangkan dimensi panjang-bebas foil memengaruhi pergerakan termal yang tersedia.



Tembaga C1100 dan Kuningan C2680: Pemilihan Material pada 100% IACS

Tembaga dan kuningan tidak boleh diperlakukan sebagai bahan terminal yang dapat dipertukarkan.


Milik	C1100 Tembaga Murni	C2680 Kuningan
Konduktivitas listrik	Tinggi; nilai yang sesuai dapat mendekati 100% IACS	Lebih rendah dari C1100
Keuntungan utama	Hambatan listrik rendah	Kekuatan mekanik dan perilaku pembentukan yang lebih tinggi
Konduktor-arus tinggi	Lebih disukai	Bergantung pada aplikasi-
Konduktivitas termal	Tinggi	Lebih rendah
Penggunaan yang umum	Busbar, foil, shunt	Terminal, bagian listrik struktural
Kerugian-saat ini yang tinggi	Lebih rendah untuk geometri setara	Lebih tinggi untuk geometri setara
Pengemudi pemilihan material	Kinerja listrik	Persyaratan mekanis/pembentukan



Untuk jalur arus 5000A+, C1100 umumnya merupakan bahan awal ketika konduktivitas listrik mendominasi desain. Kuningan dapat dipertimbangkan jika kekakuan terminal, ketahanan aus, atau persyaratan pembentukan membenarkan penggunaannya.



Pemilihan akhir harus didasarkan pada persyaratan kelistrikan, mekanik, dan lingkungan pelanggan.



Persyaratan Dielektrik 15kV/mm untuk Rakitan Arus Tinggi-Terisolasi

Jika konektor tembaga fleksibel dipasang di dalam selungkup berinsulasi, insulasi harus dievaluasi secara terpisah dari konduktor tembaga.

Sistem isolasi yang mungkin meliputi:

Lapisan bubuk epoksi
Isolasi polimer laminasi
film hewan peliharaan
Film polimida
PVC atau bahan isolasi khusus-aplikasi lainnya



Spesifikasi dielektrik yang relevan harus dinyatakan sebagai persyaratan pengujian dan bukan diasumsikan hanya dari nama material saja.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, bersama dengan ketebalan insulasi, jarak rambat, jarak bebas, dan penuaan lingkungan.



Untuk-peralatan elektroliser tegangan tinggi, perakitan lengkap-tidak hanya bahan pelapis-harus dipertimbangkan selama kualifikasi dielektrik.







Penyearah elektroliser, sistem produksi hidrogen, dan peralatan peleburan berat jarang menggunakan selubung busbar yang identik. Oleh karena itu, konektor fleksibel mungkin memerlukan terminal offset, lebar terminal yang tidak sama, tumpukan foil bertingkat, permukaan pemasangan miring, atau bagian ekspansi asimetris.



Proses rekayasa harus dimulai dengan gambar pelanggan dan sampul pemasangan, bukan memaksakan penerapan ke dalam geometri konektor standar.



Tinjauan 5000A+ DFM untuk Shunt Tembaga Offset dan Asimetris

Tinjauan DFM harus memeriksa:

Arah masuk-saat ini
Area kontak terminal
Diameter lubang dan toleransi posisi
Foil-jumlah lapisan
Lebar kertas timah
Panjang bebas fleksibel
Gerakan yang diperlukan
Arah tikungan
Pengimbangan terminal
Dimensi area-yang dilas
Izin instalasi

Desain asimetris dapat diterima secara elektrik sekaligus menimbulkan tekanan mekanis yang berlebihan jika sumbu pergerakan netral diposisikan dengan buruk.

Oleh karena itu, perjalanan mekanis dan distribusi arus listrik harus ditinjau secara bersamaan.



Dalam-Die Riveting dan Kontrol Posisi Terminal ±0,01mm

Jika terminal tembaga menggunakan komponen logam tambahan, paku keling, pengecapan, atau pembentukan sekunder dapat diintegrasikan ke dalam jalur produksi.

Kontrol proses yang umum meliputi:

Stamping atau blanking progresif
Burr-kontrol ketinggian
Pembentukan
Dalam-paku keling jika memungkinkan
Persiapan foil tembaga
Pengelasan difusi
Pembentukan terminal
Perawatan permukaan atau isolasi
inspeksi CMM
Verifikasi listrik dan mekanik

Untuk komponen yang diberi stempel presisi, keausan perkakas harus dipantau berdasarkan dimensi kritis daripada hanya mengandalkan pernyataan umur-cetakan nominal.



Dokumentasi PPAP Level 3 dan IATF 16949 untuk Volume Produksi

Untuk proyek otomotif atau turunan otomotif, dokumentasi PPAP dapat mencakup:

Catatan desain
Dokumentasi perubahan teknik
Diagram alur proses
PFMEA
Rencana pengendalian
Analisis sistem pengukuran
Hasil dimensi
Hasil uji materi dan kinerja
Studi proses awal
Contoh bagian produksi
Persetujuan penampilan jika berlaku
Surat Perintah Penyerahan Sebagian

PPAP Level 3 biasa digunakan ketika paket penyerahan lengkap diminta oleh pelanggan.

Untuk aplikasi elektroliser dan peleburan industri, dokumentasi dapat disesuaikan dengan perjanjian kualitas pelanggan daripada menerapkan struktur PPAP otomotif secara otomatis.



Minta Evaluasi & Penawaran DFM Gratis





Sambungan ekspansi-arus tinggi harus divalidasi sesuai dengan mode kegagalan listrik dan mekanis aktual pada aplikasi.

Rencana inspeksi harus mencakup bahan tembaga dan konektor yang sudah jadi.



Resistansi Listrik dan Suhu 5000A+-Validasi Kenaikan

Program validasi produksi dapat mencakup:



Tes	Tujuan rekayasa
resistensi DC	Verifikasi resistansi konduktor dan sambungan
Tegangan-pengukuran penurunan tegangan	Hitung kerugian listrik pada arus yang ditentukan
Uji-kenaikan suhu	Evaluasi kinerja termal
Siklus termal	Verifikasi kompensasi mekanis
Inspeksi integritas las	Verifikasi kesinambungan-kawasan terikat
Inspeksi dimensi	Konfirmasikan kepatuhan gambar
pengukuran CMM	Verifikasi geometri kritis
Resistensi isolasi	Verifikasi isolasi listrik
Ketahanan dielektrik	Verifikasi sistem insulasi
Pengujian lingkungan	Evaluasi kondisi pengoperasian yang ditentukan



Arus yang tepat, durasi pengujian, dan batas penerimaan harus ditetapkan dari spesifikasi produk.



5000A Pengujian Siklus Arus dan Termal-Berkelanjutan

Untuk konektor ekspansi-saat ini yang tinggi, urutan validasi yang berguna adalah:

Resistansi awal → pembebanan arus terkontrol → stabilisasi suhu → penghentian → pendinginan → siklus termal → resistansi akhir

Perbandingan antara resistensi awal dan{0}}pasca pengujian dapat menunjukkan penurunan yang tidak dapat dideteksi oleh inspeksi dimensi tunggal.

Konektor yang dimensinya masih dapat diterima namun mengalami peningkatan resistansi antarmuka mungkin masih menjadi titik kegagalan termal selama-operasi jangka panjang.


EN 45545 dan UL 94 V-0 untuk Pemilihan Isolasi

Untuk peralatan yang dipasang di transportasi atau sistem kelistrikan tertutup, persyaratan isolasi dapat mencakup standar ketahanan api atau asap/toksisitas tertentu.

Tergantung pada aplikasi akhir, spesifikasi mungkin merujuk pada:

UL 94 V-0
EN 45545
Persyaratan ketahanan dielektrik
Resistensi isolasi
Rambatan dan pembersihan
Kelas suhu
Ketahanan terhadap bahan kimia
Penuaan lingkungan

Standar-standar ini harus ditetapkan sesuai dengan kategori peralatan dan pasar tujuan. Sertifikat material saja tidak menentukan kesesuaian perakitan yang telah selesai.





Konstruksi yang benar bergantung pada arus, pergerakan, suhu, geometri instalasi, dan persyaratan validasi.



Persyaratan	Arah teknik yang direkomendasikan
5000A+ DC terus menerus	Foil tembaga-berlapis C1100
Pergerakan termal tinggi	Bagian bebas fleksibel yang lebih panjang
Ruang instalasi terbatas	Geometri foil multi-lapisan-yang ringkas
Hambatan listrik rendah	Tembaga-konduktivitas tinggi dan area terikat yang besar
Siklus termal berulang	Tumpukan foil fleksibel dengan gerakan terkontrol
Titik pemasangan offset	Geometri terminal terbentuk/asimetris
Penutup-tegangan tinggi	Insulasi, rambat, dan jarak bebas yang ditentukan
Sistem mutu otomotif	IATF 16949 / PPAP Level 3 sebagaimana ditentukan
Geometri terminal presisi	inspeksi CMM
Penggabungan tembaga bebas fluks-	Pengelasan difusi molekul
Perlindungan korosi	Perlakuan-permukaan khusus aplikasi
Beban mekanis yang tinggi	Geometri terminal dan optimalisasi area las



Oleh karena itu, Sambungan Ekspansi Tembaga Fleksibel harus ditetapkan sebagai komponen elektro-mekanis yang lengkap, bukan sekadar sepotong tembaga fleksibel.





Untuk penilaian DFM yang akurat, paket pembelian harus menyediakan:



Dinilai arus kontinu
Arus operasi maksimum
Aplikasi DC atau AC
Tegangan operasi
Suhu lingkungan
Suhu konduktor maksimum
Rentang siklus-termal
Gerakan yang diperlukan
Panjang bebas konektor
Dimensi terminal
Pola lubang
Kelas tembaga
Ketebalan kertas timah
Persyaratan isolasi
Persyaratan-perawatan permukaan
Target hambatan listrik
Batas kenaikan suhu-
Kuantitas dan permintaan tahunan
Standar pemeriksaan yang diperlukan
persyaratan PPAP
Persyaratan pengemasan



Gambar, file STEP, atau gambar dimensi 2D sudah cukup untuk tinjauan kemampuan manufaktur awal.



Untuk aplikasi di atas 5000 A, konektor harus dievaluasi sebagai bagian dari jalur arus lengkap. Geometri busbar, antarmuka terminal, perangkat keras pemasangan, dan kondisi pendinginan dapat mengubah resistansi terukur dan kenaikan suhu secara signifikan.





Informasi apa yang diperlukan untuk mengutip sambungan ekspansi tembaga fleksibel 5000A+?

Menyediakan arus pengenal, voltase, kadar tembaga, ketebalan foil, dimensi terminal,-pola lubang pemasangan, pergerakan termal, kisaran suhu, persyaratan isolasi, dan kuantitas tahunan. Gambar 2D atau file STEP memungkinkan tinjauan DFM yang lebih akurat.



Bisa 0,1mmfoil tembaga dilas difusitanpa solder atau fluks mematri?

Ya. Foil tembaga 0,1 mm yang ditumpuk dapat disambung menggunakan pengelasan difusi molekuler terkontrol. Proses ini menggunakan tekanan dan energi panas untuk membentuk ikatan metalurgi tanpa lapisan solder atau fluks konvensional.



Dapatkah-sambungan ekspansi tembaga berbentuk khusus disertakan dengan PPAP Level 3?

Ya. Bila diperlukan oleh pelanggan, produksi dapat diatur berdasarkan dokumentasi PPAP Level 3, termasuk hasil dimensi, catatan material, aliran proses, PFMEA, rencana pengendalian, dan data validasi kinerja.
